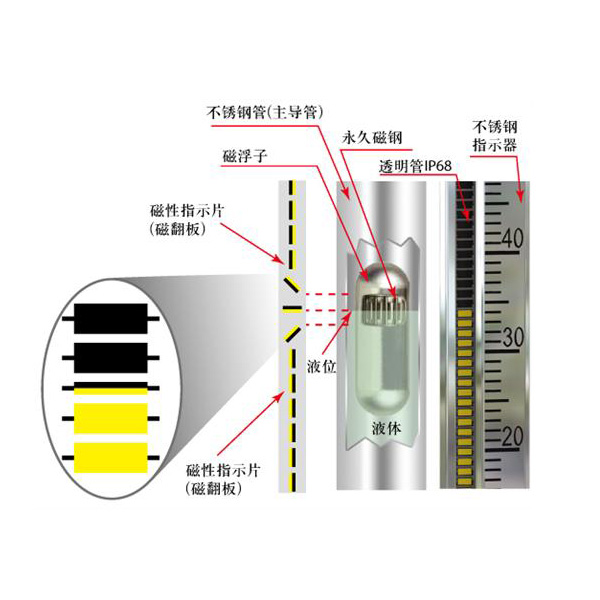

液位计是根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降(见图一)。浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°;当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。精密的红白磁性翻柱，普通型(常温)采用塑料树脂；高温型采用精密氧化铝陶瓷烧结工艺，铠入高温永久磁钢耐温可达520℃。

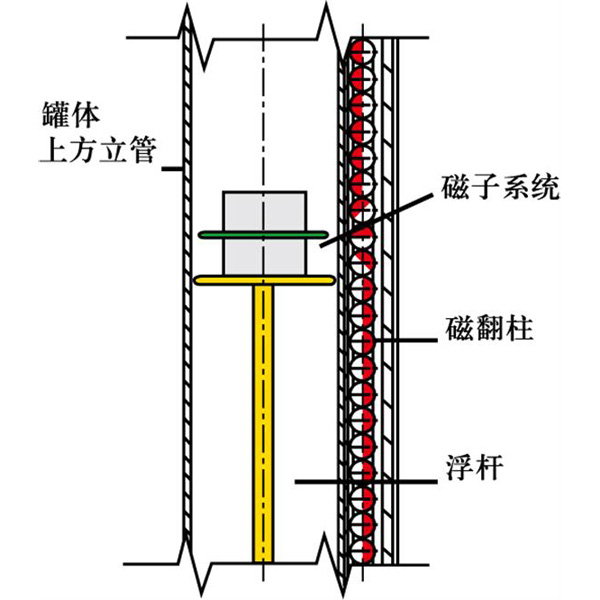

UHZ-517T系列顶装式磁翻柱液位计是一个立管通过过程连接安装在罐的顶部，与浮子及其连杆相连，磁子系统中的永磁体的磁场将下面罐体的液位变换到罐体之上，磁耦合传递到顶上主管外的磁性翻柱指示器单元、远传变送器和开关等。
